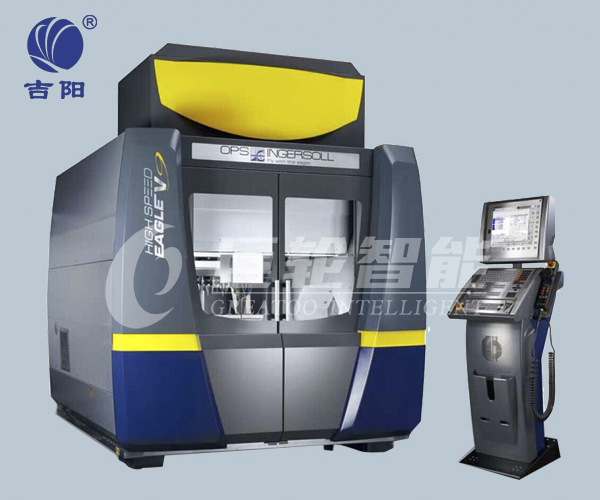

High speed Eagle V9

产品概况：

占地面积3064/2177mm，高度2850mm
各轴行程：X/Y/Z 800/600/500 mm
台面尺寸：X/Y 1000/660 mm

产品运用：

结构紧凑的同时包管较大的加工空间，3轴5轴转换自主专利，可用于大型的3轴自动化加工

产品先容

手艺参数

High speed Eagle V9立异亮点：结构紧凑的同时包管较大的加工空间，3轴5轴转换自主专利，

可用于大型的3轴自动化加工

特点：占地面积3064/2177mm，高度2850mm，各轴行程：X/Y/Z 800/600/500 mm
台面尺寸：X/Y 1000/660 mm

各轴行程/Stroke of each axle	X=800mm 、Y=600mm 、Z=500mm
进给率/Feed rate	max 30m/min
加速率/Acceleration	max 15m/s?
事情台夹装台面尺寸/Table size of table	X=1000mm 、Y=660mm
T型槽台最大承重/T type slot platform maximum load bearing	up to 2000kg
事情台/Workbench	T型槽台可装载第四/第五轴上方/Type T tank can be loaded on top of fourth / Fifth
T型槽/T type groove	4x18H12
主轴鼻端到事情台距离最小/最大/Spindle nose to the operating table from the minimum / maximum	70/570mm
工件尺寸三轴加工X/Y/Z /Workpiece size three axis machining X/Y/Z	800/600/500mm(max 2000kg)
工件尺寸五轴加工 /Workpiece size five axis machining	?600mm 、H=550mm(max 500kg)
载入电源功率 /Load power	32KVA
高频主轴（可�。� /High frequency spindle (optional)	HSK E40：1-42000rpm HSK E50：1-36000rpm HSK A63：1-18000/26000rpm
主轴功率/Spindle power	15KW/17KW/25KW
刀库（可�。� /Tool magazine (optional)	88positions(HSK E40) 72positions(HSK E50) 48positions(HSK A63) 选配：外置刀库，适合各主轴，最多175工位/Optional: external cutter library, suitable for each spindle, up to 175 working positions
迷你油雾润滑/Mini oil mist lubrication	包括/Include
数控系统/Numerical control system	Heidenhain iTNC 530 HSCi / TNC 640
机床尺寸/Dimension of machine tool	3064x2177mm 、H=2850mm
机床总量/Total machine tool	11500kg
选配/Matching	摆动圆台：B轴+140度/-60度、 C轴扭矩马达 100U/min 、工件重量：250kg(或500kg) /Swing round: B axis +140 degrees /-60 and C axis torque motor 100U/min, workpiece weight: 250kg (or 500kg)
更多选配/More matching	激光对刀、自动刀具洗濯站、红外线探头、三维检测功效、石墨吸尘装置、油雾吸尘装置、混加工、ATS气溶胶干式润滑、切屑传送链、过失信息短信提醒、自动化准备、海德汉软件选配项、节能功效 /Laser tool setting and tool automatic cleaning stations, infrared probe, 3D detection function, graphite dust suction device, oil mist duster, mixed processing, ATS aerosol dry lubrication, cutting chip conveyor chain, error messages, SMS tips, automatic preparation, Heidenhain software options, function
